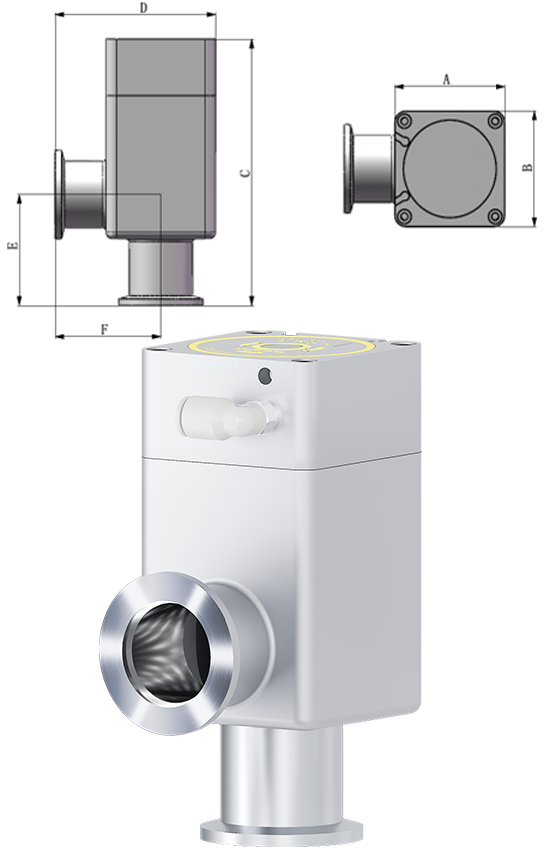

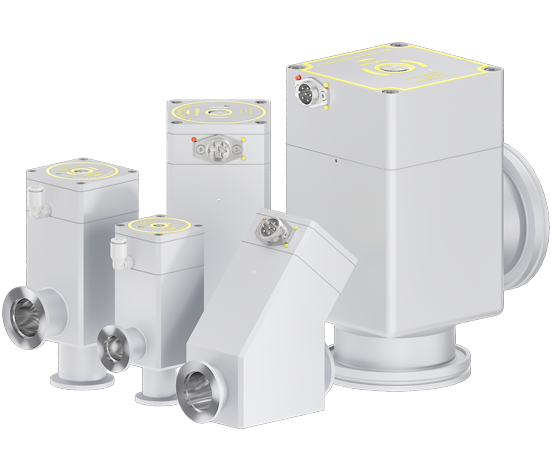

本公司的挡板阀通过精巧的结构设计（专利结构）实现了阀体内部元件的完全集成，包括内置型气缸、电磁阀、两个二线制霍尔磁性开关、三个LED指示灯（及一个机械指示）、六针航空电气插头、6mm进气接头、100微米灰尘过滤器和消声器。这种一体式的精巧设计赋予了米洛挡板阀小巧的整体尺寸和浑然天成的外观美感。相比市面上的其他气动挡板阀，采用米洛阀门的工程设备结构更精巧，电气布线也更合理。

       本公司的挡板阀波纹管采用创新性设计和严苛测试，通过异波距、特殊柔性化处理、特殊表面处理等技术改进，实现了卓越的寿命表现。具体而言，KF40金属成型波纹管（SUS316L材质）的寿命约为1500万次，KF25和KF16的寿命约为1000万次，KF50（SUS316L材质）的寿命超过650万次。

        实际应用案例显示，在锂电生产线的氦检步骤中，KF25型号阀门以数秒一次的高频率动作，批量化稳定运行超过1200万次寿命。

        阀门中的其他动作部件均设计为千万级动作寿命，包括自润滑气缸、耐高温不锈钢弹簧（屈服强度高达1700MPa）、以及采用光耦与大功率三极管设计的磁性开关等；同时，为防止潜在的误操作导致的故障，磁性开关具有防短路和防反接功能，电磁阀也可防反接，灰尘过滤器可防止因使用非洁净气源导致的电磁阀堵塞。

        具体部件的寿命如下：

        A．KF40金属成型波纹管寿命(SUS316L) ≈ 1500万次

        B．KF25、KF16 金属成型波纹管寿命(SUS316L) ≈ 1000万次

        C．弹簧寿命>1000万次 (材料：冷轧回火17-7PH不锈钢，屈服强度>1700Mpa)

        D．气缸寿命>2000万次(理论寿命)

        E．电磁阀寿命>5000万次 (不超过电磁阀工作温度状态下，测试数据由厂家提供)

        F．二线制霍尔磁性开关寿命>1亿次以上（具有防短路、防反接、防浪涌功能，保证电压不超过28V时，任意错误接线都不会导致损坏）

        阀门寿命测试方法

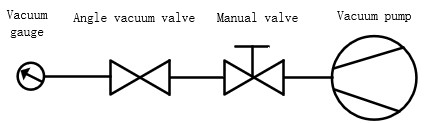

        本公司可为OEM客户提供试用样品，客户可将样品直接安装在设备上测试，也可以单独进行寿命测试（主要是测试波纹管寿命），寿命测试方法如下图：

        1、用氦质谱检漏仪对整个真空管路进行检漏，确保真空管路没有任何漏点（如无检漏仪，也可以用后续的保压法代替，但在安装管路时必须严格检查真空密封面）。

        2、为待测试的高真空挡板阀供气和供电，并以每0.86秒的进行一次开关动作（即为电磁阀提供0.86秒的24V电压，再断开0.86秒），在这个频率下，每24小时的动作次数为10万次。

        3、高真空挡板阀开始动作以后，打开手动阀和机械泵，第一次对整个管路抽真空4小时以上，然后关阀手动阀进行保压，再关闭机械泵。

        4、在低真空环境中，由于管路内部的放气，真空计气压会缓慢上升，最终会稳定在几十帕～二三百帕（取决于管路的洁净性及以抽气时间），当高真空挡板阀中的波纹管因疲劳而产生任何微小裂痕后，裂痕会在很短时间内迅速扩大，从而导致气压急剧上升到几千帕甚至大气压。

        5、通过观察真空计的气压是否剧变，统计阀门的运行天数N：

        备注1：KF25，KF16建议以20万次/每天的频率测试。

        备注2：大气环境下的波纹管的管壁应力远远小于真空环境，故寿命测试必须在真空环境中进行。

        备注3：焊接波纹管只适合洁净环境下使用，在有尘环境下，灰尘积累到焊接波纹管的焊缝处，会造成焊接波纹管寿命的显著下降。另外，焊接波纹管由于焊缝非常多，可能存在瑕疵焊缝而影响寿命的稳定性，故一般情况下，本公司不推荐客户使用焊接波纹管。

       电磁阀的电磁线圈是在高温环境下最易发生故障的部件之一。在室温条件下，持续开启的电磁阀表面温度可能超过80℃，而其最高工作温度为110℃。米洛公司设计的挡板阀中的电磁阀采用了高效的散热和隔热设计，使得在室温下电磁线圈表面温度仅为37℃。这是通过将电磁阀的电磁线圈通过柔性导热介质粘贴在阀体最上方温度最低的盖板上，并利用盖板进行自然散热来实现的。即使在气流温度达到250℃的条件下，电磁线圈表面温度也仅为85℃，保证了电磁阀能够长时间稳定工作。

      此外，米洛阀门还采用了耐高温的磁性开关、屈服强度高达1700MPa的耐高温不锈钢弹簧，以及耐高温的气缸润滑脂。这些部件在高温环境下的循环使用次数远优于市场上其他品牌的相应部件。相比之下，市场上某些挡板阀品牌的电磁阀温度偏高，并且使用的是不耐高温的机械触点传感器，导致这些部件需要作为易损耗的备件进行处理。

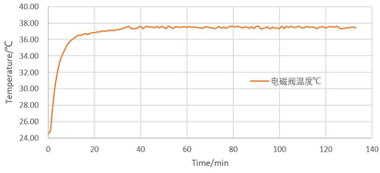

      环境温度为25℃，米洛阀门中的电磁阀表面的温升曲线为：

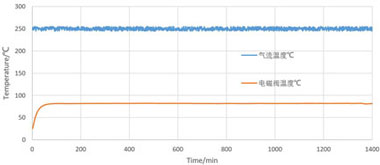

       环境温度为25℃，气流温度为250℃，流速为1.2m/s时，电磁阀表面的温升曲线为 (注：250℃为氟橡胶的最高工作温度，此温度下氟橡胶的寿命将会缩短)。：

       目前市场上应用在气缸上的位置传感有下面四种

       干簧管：干簧管虽然价格便宜、漏电流为0且工作稳定性高，但其脆弱性大，在高度30cm的跌落就可能损坏，运输和安装过程中风险高，通常不适合用作产品传感器。

       机械开关：机械开关价格低廉，标称开启次数超过30万次，即便是标称1000万次以上的知名品牌，实际应用中也可能发生故障。

       霍尔磁性开关(三线制)：三线制霍尔磁性开关虽然没有跌落损坏的风险，理论寿命超过1亿次，漏电流小（约100μA），但其接线复杂，且需要根据不同的PLC选择PNP或NPN型号，这给工程设计、选型和电气布线带来了不便，故在挡板阀中的应用相对较少。

       霍尔磁性开关(二线制)：只有二根接线(与干簧管和机械开关相同)，适应所有PLC，实用性强，应用更加广泛。传统的二线制霍尔磁性开关虽适配所有PLC、实用性强且应用广泛，但其较大的漏电流（约1mA，某些极端情况下可能触发错误信号）和较小的负载力（几十毫安）是主要缺点，使得在某些情况下不得不采用三线制磁性开关。

      米洛公司开发的二线制霍尔磁性开关（专利产品）突破了这一限制。由超微功率稳压管、超微功率霍尔磁性开关、光耦和大功率三极管等电子元件构成，静态工作电流仅为6μA，工作压降仅为2.5V，而稳定工作电流可达0.5A。以日本某S*C品牌最常用的二线制霍尔磁性开关D-M9B为例，性能对比如下：

       米洛挡板阀特设四种信号集中显示功能，包括机械杆指示、电磁阀电源信号指示、代表阀门开启的磁性开关信号指示以及代表阀门关闭的磁性开关信号指示。这四种信号的组合不仅提高了调试的效率，也大大简化了设备的维护工作。通过这种设计，客户能够快速准确地识别和解决问题，确保设备运行的稳定性和可靠性。

      A. 机械指示

            机械杆伸出：阀门开启。

            机械杆下降：阀门关闭。

      B. 电磁阀电源红色LED

            红色LED亮：电磁阀电源已接通。

            红色LED灭：电磁阀电源已断开。

      C. 上部磁性开关LED指示(黄色)

            黄色信号LED亮(上部)：上部磁性开关闭合，阀门开启。

            黄色信号LED灭(上部)：上部磁性开关断开，阀门关闭。

      D. 下部磁性开关LED指示(黄色)

            黄色信号LED亮(下部)：下部磁性开关闭合，阀门关闭。

            黄色信号LED灭(下部)：下部磁性开关断开，阀门开启。

      通过这四种信号指示，可以快速判断设备的状态。比如电磁阀电源红色LED亮，但阀门的机械杆没有伸出，表示气源的压力不够。如果阀门的机械杆已经伸出（阀门实际处于开启状态），但上部磁性开关的黄色信号LED不亮，表示磁性开关的24V接线出现松动等。

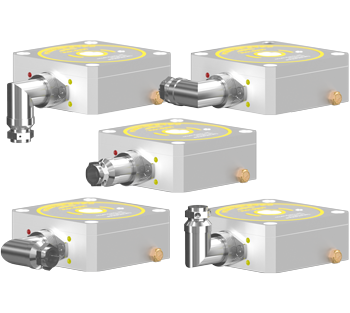

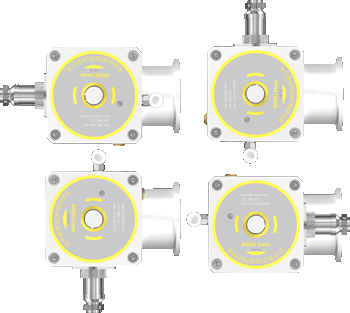

          电气接头设计灵活，可以轻松调整至阀体的任一侧面，客户可根据需要选择直接头或弯接头。弯接头提供四种不同的朝向选择，这一设计极大地增强了电气布线的合理性、简洁性和美观性。通过灵活调整接头方向，不仅可以使设备电气布线更加整齐，还有助于提高整体设备的外观和使用功能，确保安装过程中的便捷性和设备运行时的高效性。

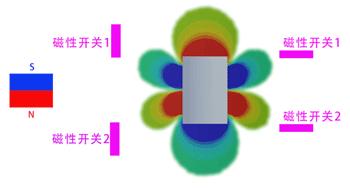

        市场上的双磁性开关信号设备通常要求两个磁性开关间隔20mm以上，以避免信号干扰，导致阀门体积增加。本公司采用的专利磁路设计确保了两个磁性开关即使在任意间隔距离下（包括完全重叠）也不会相互干扰。这种独特的磁场设计不仅保证了磁性开关的触发可靠性，还有效减小了挡板阀的体积。

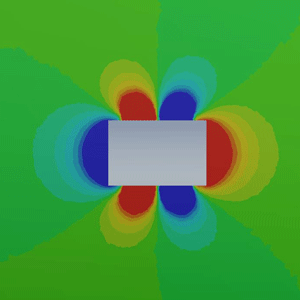

        此外，该磁场触发技术在稳定性方面展现出显著优势。沿磁铁运动方向的磁场强度变化曲线非常陡峭，确保了触发位置的高精度可控性。而在垂直于磁铁运动方向上，磁场强度的变化曲线相对平缓，大大减少了装配误差的影响。这意味着磁性开关即使在垂直方向上靠近或远离磁铁，对触发位置也几乎没有影响，从而提高了整体设备的稳定性和可靠性。



        米洛公司专注于为客户提供精益求精的、极高品质的气动高真空挡板阀，所有产品都提供三个月包退，一年保修的售后服务。
